CCTV 랜선 568B 점검
랜테스터로 단선 확인
IP카메라 랜선은 양쪽 모두 568B 순서로 만들고, 랜테스터 불빛이 1부터 8까지 차례로 켜지는지 확인한 뒤 연결합니다. 설치 후에 찾는 것보다 훨씬 빠릅니다.
IP카메라 방식 CCTV는 녹화기(NVR)나 PoE 스위치에서 카메라까지 랜선 한 줄로 전원과 영상을 함께 보냅니다. 현장 길이에 맞춰 직접 커넥터를 찍는 경우가 많아, 한 가닥만 잘못 물려도 화면이 안 나오거나 끊깁니다.
이 글은 직접 만든 랜선을 설치 전에 확인하는 방법에 집중합니다. 사진은 실제 NVR 설치 현장과 제가 쓰는 보급형 랜테스터를 직접 찍은 것입니다.
1. CCTV 랜선을 꼭 점검하는 이유
PoE 스위치와 NVR. 포트마다 카메라 랜선이 들어갑니다(직접 촬영)
| 증상 | 랜선 쪽 의심 원인 |
|---|---|
| 카메라 전원이 아예 안 들어옴 | PoE 전원이 실리는 선(4·5, 7·8번 또는 1·2, 3·6번)의 단선 |
| 전원은 들어오는데 영상이 끊김 | 한 가닥 접촉 불량, 꼬임 쌍이 바뀐 배선 |
| 100Mbps로만 연결됨 | 일부 선이 끊겨 기가비트 협상이 안 됨 |
| 비 온 뒤부터 이상함 | 실외 커넥터 부식·침수 |
카메라 한 대는 대개 100Mbps로도 충분하지만, 전원까지 함께 보내는 PoE 구간은 선 하나의 불량이 바로 '화면 없음'으로 이어집니다. PoE 전원 문제는 PoE 스위치 전원 문제 점검도 함께 보세요.
2. 568B 배선 순서
| 핀 번호 | 568B 색상 | 핀 번호 | 568B 색상 |
|---|---|---|---|
| 1 | 주황/흰 | 5 | 파랑/흰 |
| 2 | 주황 | 6 | 녹색 |
| 3 | 녹색/흰 | 7 | 갈색/흰 |
| 4 | 파랑 | 8 | 갈색 |
커넥터 클립을 아래로, 금속 핀이 보이게 들었을 때 왼쪽이 1번입니다. 양쪽을 모두 568B로 만들면 일반(다이렉트) 케이블이 됩니다. 한쪽만 568A로 만들면 교차 케이블이 되는데, 요즘 장비는 대부분 자동으로 맞춰 주지만 현장 통일을 위해 양쪽 568B를 권합니다.
CAT6 선을 쓸 때 심선 정리와 커넥터 선택은 CAT6 랜선 만드는 순서에, 선 등급 고르기는 2026 랜선 카테고리 비교에 정리했습니다.
3. 랜테스터로 확인하는 순서

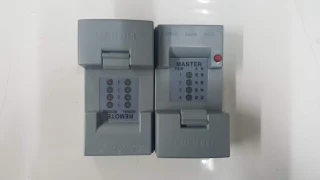

보급형 랜테스터. 왼쪽이 리모트, 오른쪽이 본체(MASTER)입니다(직접 촬영)
① 양 끝 꽂기
만든 랜선 한쪽을 본체(MASTER)에, 다른 쪽을 리모트(REMOTE)에 꽂습니다. 이미 벽 안에 들어간 선이라면 리모트를 카메라 쪽으로 가져가 꽂습니다.
② 전원 켜기
본체 스위치를 켭니다. 모델에 따라 자동(빠르게)·수동(천천히) 모드가 있습니다.
③ 불빛 순서 보기
본체와 리모트에서 1→2→…→8 불빛이 같은 순서로 하나씩 켜지면 정상입니다. 일부 모델은 차폐선 확인용 G 불빛도 있습니다.
④ 이상하면 다시 찍기
불이 빠지면 단선, 순서가 다르면 배선 순서 오류입니다. 해당 쪽 커넥터를 잘라 다시 만듭니다.
현장에서 만든 선을 꽂아 녹색 불빛 순서를 확인하는 장면(직접 촬영)
4. 불빛별 판단과 보급형 테스터의 한계
| 테스터 결과 | 의미 | 조치 |
|---|---|---|
| 1~8 차례로 켜짐 | 정상(다이렉트) | 그대로 사용 |
| 특정 번호만 안 켜짐 | 그 선 단선·접촉 불량 | 커넥터 다시 압착 |
| 순서가 섞여 켜짐 | 색 순서 잘못 배열 | 568B 순서 확인 후 재작업 |
| 두 개가 동시에 켜짐 | 두 선이 붙음(단락) | 피복 벗김 길이 확인 후 재작업 |
1~2만 원대 보급형 테스터는 '연결됐는지'만 봅니다. 선 길이, 실제 속도, 노이즈는 알 수 없습니다. 테스터는 정상인데 카메라가 자꾸 끊긴다면 길이가 100m를 넘지 않는지, 저가 CCA 선(구리 도금 알루미늄)이 아닌지 확인하세요. 더 자세한 장비 비교는 네트워크 케이블 테스터 종류에 있습니다.
자주 하는 질문
Q1. 568A와 568B 중 무엇으로 만들어야 하나요?
양쪽을 같은 규격으로만 만들면 둘 다 작동합니다. 국내 현장은 568B를 많이 쓰므로 기존 선과 맞추는 것이 편합니다.
Q2. 테스터가 정상인데 카메라 화면이 안 나와요.
PoE 전력이 부족하거나 카메라 IP 설정 문제일 수 있습니다. 스위치 포트 불빛과 녹화기 채널 설정을 함께 확인하세요.
Q3. 벽 안에 들어간 긴 선도 확인할 수 있나요?
본체와 리모트를 분리해 양 끝에 하나씩 꽂으면 됩니다. 두 사람이 무전이나 전화로 불빛을 맞춰 보면 편합니다.
Q4. 실외 커넥터는 어떻게 보호하나요?
방수 캡이나 방수 박스 안에서 연결하고, 자기융착 테이프로 감아 빗물이 들어가지 않게 합니다.
마무리
CCTV 랜선은 양쪽 568B로 만들고 랜테스터로 1~8 순서 확인까지 마쳐야 설치가 끝난 것입니다.
테스터가 정상인데도 끊긴다면 선 길이와 선 재질, PoE 전력을 차례로 의심해 보세요.
